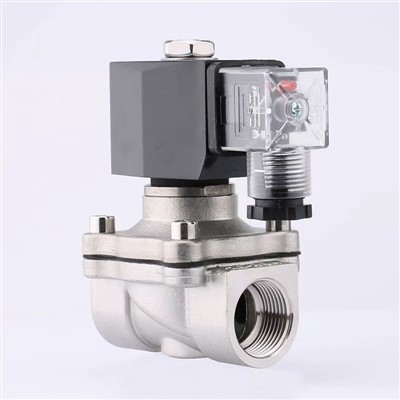

Solenoidový ventil

Dvojcestné solenoidové ventilysú uzatváracie ventily s jedným vstupným otvorom a jedným výstupným otvorom. V stave bez napätia jadrová pružina, podporovaná tlakom kvapaliny, drží tesnenie ventilu dole na sedle ventilu, aby sa zastavil prietok. Keď je pod napätím, jadro a tesnenie sú vtiahnuté do cievky elektromagnetu a ventil sa otvorí. Elektromagnetická sila je väčšia ako kombinovaná sila pružiny a statické a dynamické tlakové sily média.

Trojcestné solenoidové ventilymá tri prípojky a dve ventilové sedlá. Jedno tesnenie ventilu zostáva vždy otvorené a druhé zatvorené v režime bez napätia. Keď je cievka pod napätím, režim sa obráti. K dispozícii sú rôzne operácie ventilov podľa toho, ako je tekuté médium pripojené k pracovným portom. Pod sedlom ventilu sa vytvára tlak kvapaliny. Keď je cievka bez napätia, kužeľová pružina drží tesnenie spodného jadra tesne proti sedlu ventilu a uzatvára tok tekutiny. Port A sa vypúšťa cez R. Keď je cievka pod napätím, jadro sa vtiahne dovnútra a odpružené horné tesnenie jadra utesňuje sedlo ventilu na porte R. Tekuté médium teraz prúdi z P do A.

Na rozdiel od verzií s jadrami plunžerového typu majú solenoidové ventily s otočnou kotvou všetky prípojky vo vnútri telesa ventilu. Izolačná membrána zaisťuje, že sa tekuté médium nedostane do kontaktu s komorou cievky. Ventily s otočnou kotvou možno použiť na dosiahnutie ľubovoľnej činnosti trojcestného solenoidového ventilu. Ventily s otočnou kotvou sú štandardne vybavené manuálnym ovládaním.

Vnútorne riadené solenoidové ventily sú vybavené buď dvojcestným alebo trojcestným riadiacim solenoidovým ventilom. Membrána alebo piest poskytuje tesnenie pre sedlo hlavného ventilu. Keď je riadiaci ventil zatvorený, tlak kvapaliny sa vytvára na oboch stranách membrány cez vypúšťací otvor. Pokiaľ existuje tlakový rozdiel medzi vstupným a výstupným otvorom, je k dispozícii uzatváracia sila vďaka väčšej účinnej ploche na vrchu membrány. Pri otvorení riadiaceho ventilu sa tlak z hornej strany membrány uvoľní. Väčšia efektívna čistá tlaková sila zdola teraz zdvihne membránu a otvorí ventil. Vo všeobecnosti vnútorne riadené ventily vyžadujú minimálny tlakový rozdiel, aby sa zabezpečilo uspokojivé otváranie a zatváranie.

Vnútorne riadené štvorcestné solenoidové ventily sa používajú hlavne v hydraulických a pneumatických aplikáciách na ovládanie dvojčinných valcov. Tieto ventily majú štyri prípojky; tlakový vstup P, dvojvalcové prípojky A a B a jedno výfukové prípojky R. Keď je bez napätia, pilotný ventil sa otvorí na prípojke od tlakového vstupu k pilotnému kanálu. Obidve taniere v hlavnom ventile sú teraz natlakované a prepnuté. Teraz je portové pripojenie P pripojené k A a B môže vypúšťať cez druhý obmedzovač cez R.

Pri týchto typoch sa na ovládanie ventilu používa nezávislé riadiace médium. V beztlakovom stave je sedlo ventilu zatvorené. Trojcestný solenoidový ventil, ktorý je možné namontovať na pohon, riadi nezávislé riadiace médium. Keď je solenoidový ventil napájaný, piest sa zdvihne proti pôsobeniu pružiny a ventil sa otvorí. Verziu s normálne otvoreným ventilom je možné získať, ak je pružina umiestnená na opačnej strane piestu ovládača. V týchto prípadoch je nezávislé pilotné médium pripojené k hornej časti ovládača. Dvojčinné verzie ovládané štvor/dvojcestnými ventilmi neobsahujú žiadnu pružinu.
