RTD PT100 snímač teploty pre priemyselné aplikácie
RTD alebo odporový teplotný detektor je sonda alebo zariadenie používané na meranie a riadenie teploty v priemyselných aplikáciách. Rezistor mení svoju hodnotu na základe zmeny teploty. Meranie teploty je teda relatívne a nie absolútne. Toto meranie a kontrola relatívnej teploty sa vyžaduje vo všetkých odvetviach, kde aj malé zmeny teploty ovplyvňujú proces. Je známe, že snímače RTD sú presné vo svojich údajoch a sú navrhnuté pre stabilitu v drsnom prostredí. To znamená, že sú odolné voči extrémnym teplotám, vibráciám, nárazom atď. Tento príspevok sa zaoberá podrobnosťami o snímačoch RTD, ich fungovaní a ďalších
|
|
|
Z čoho sú vyrobené snímače teploty RTD?
Tento odporový snímač teploty má cievku vyrobenú z jemného drôtu, ktorý je ovinutý okolo skleneného alebo keramického jadra a drôtu navinutého prvkami RTD. Tento jemný drôtený prvok je vyrobený z platiny, pretože tento kov môže odolávať drsnému prostrediu, korózii a oxidácii. Občas sa používa aj meď alebo nikel. Tieto RTD majú niekedy viac ako len drôt. Platina je však zďaleka najlepšou možnosťou, pretože ponúka mnoho výhod. Tu sú niektoré z výhod, ktoré platinové RTD ponúkajú:
Platina je chemicky inertná
Ponúka stabilnú a takmer lineárnu rovnicu teplotnej odolnosti
Platina ako kov ponúka dostatočne dobrý teplotný koeficient, ktorý umožňuje RTD snímať rýchle zmeny odporu
Vo všeobecnosti sú 2- a 3-drôtové RTD široko používané, čo do značnej miery závisí od kabeláže; RTD má zvyčajne dva, tri alebo štyri vodiče. 2-drôtové RTD sa bežne používajú v nekritických aplikáciách, kde zmena teploty neovplyvňuje proces alebo je potrebná len približná hodnota zmeny teploty. Na druhej strane, 3-drôtové RTD nachádzajú široké uplatnenie v priemyselných odvetviach. Presnosť RTD do určitej miery závisí od počtu vodičov. Ak je počet vodičov väčší, RTD ponúka lepšiu presnosť. K dispozícii sú rôzne konfigurácie RTD v závislosti od hodnôt teploty alebo odporu a možno ich prispôsobiť tak, aby vyhovovali špecifickým priemyselným aplikáciám.

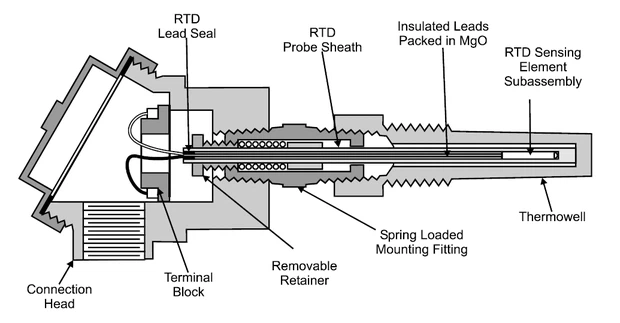

Konštrukčné prvky RTD snímača
Každý RTD obsahuje päť hlavných komponentov ako súčasť svojej štruktúry. Tu sú podrobnosti:
Odporový prvok: Ide o prvok snímajúci teplotu a vo väčšine prípadov je to platina.
Drôty: Ako už bolo spomenuté, k dispozícii sú 2, 3 alebo 4 vodičové RTD. Tieto drôty sú izolované na ochranu buď teflónom alebo sklolaminátom.
Materiály rúrok: Zvyčajne sa pre priemyselné zostavy používa na rúry nerezová oceľ Inconel alebo 316.
Spojovacie armatúry: Patria sem štandardné armatúry pre termočlánky, ako sú zvárané alebo lisované armatúry.
Vonkajší priemer RTD: Je to asi 6 tmm a je tesne nad odporovým prvkom.
Ukončenie studeného konca: RTD môžu ukončiť pripojenie na studenom konci zástrčkami alebo holými vodičmi.
Ako funguje snímač RTD?
Keď prvkom prechádza malé množstvo prúdu, zmeria sa napätie, ktoré je úmerné odporu, a prevedie sa na jednotky kalibrácie teploty. Teplota je priamo úmerná odporu RTD. To znamená, že keď teplota stúpa, odpor RTD tiež stúpa a naopak. Tento posun teploty je snímaný detektorom a v súlade s tým je vydaná správa do systému. Toto je pracovný princíp RTD - toku elektriny sa bráni nárastu teploty, ktorý je snímaný odporovým prvkom. Tento odpor je spôsobený kovom a meria sa v ohmoch. V závislosti od požiadaviek aplikácie a typu RTD môže byť čas odozvy až 0,5 sekundy.
